Was ist die Magnetpulverprüfung?

Magnetpulverprüfung nach DIN EN ISO 9934

Die Magnetpulverprüfung (auch bekannt unter Fluxtest, MP-Prüfung oder MT Test) ist eine Methode der zerstörungsfreien Werkstoffprüfung. Sie dient zum Nachweis von vorwiegend spaltartigen Materialtrennungen (z.B. Rissen) in der Oberfläche und im oberflächennahen Bereich geeignet.

Prüfbar sind ferromagnetische Werkstoffe. Zur Anwendung des Magnetpulververfahrens muss das Werkstück im Prüfabschnitt magnetisiert werden. Eine optimale Fehleranzeige erhält man dann, wenn das magnetische Feld den Materialfehler senkrecht durchsetzt.

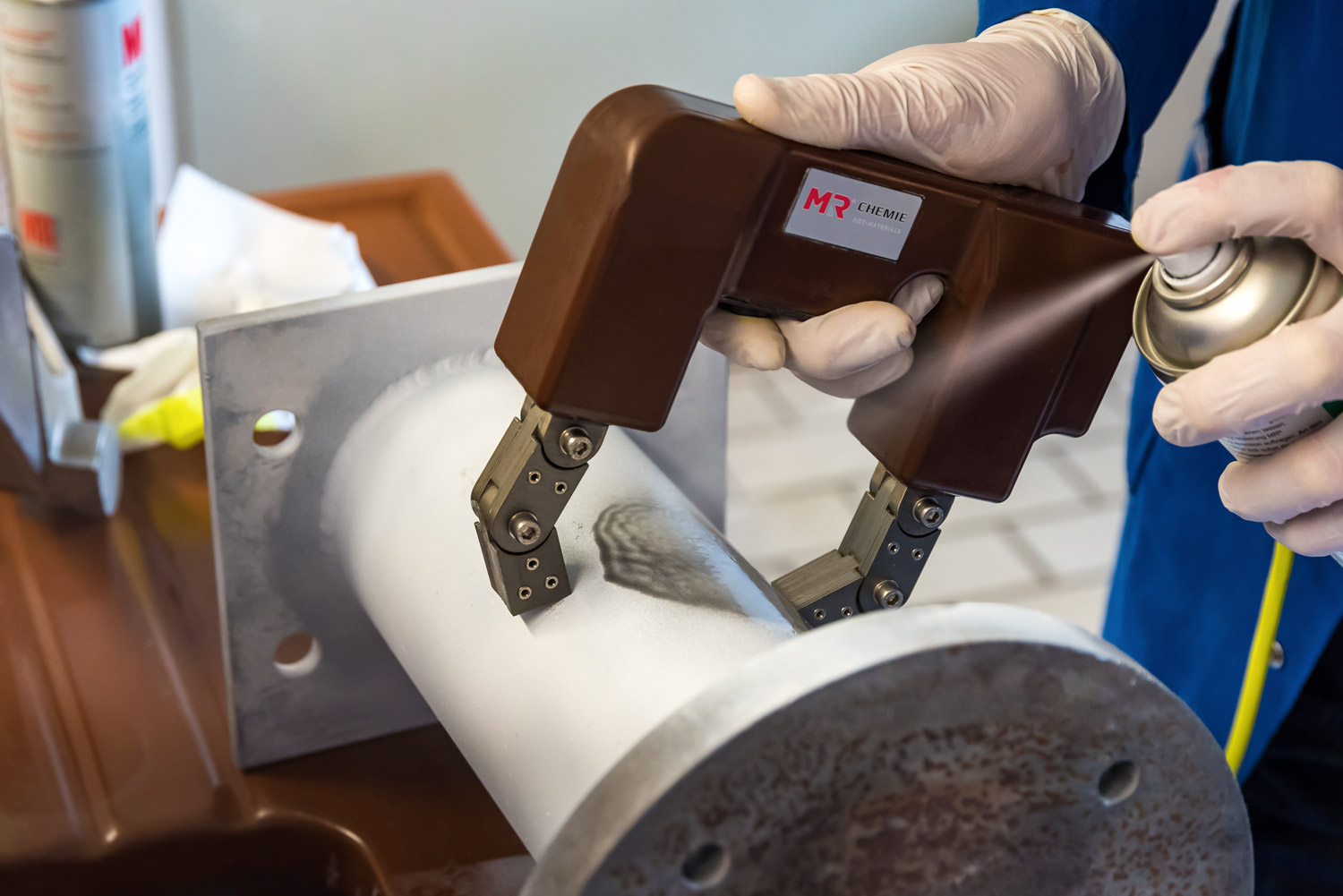

Ein mögliches Verfahren zur Magnetisierung ist die Jochmagnetisierung. Der magnetische Fluß gelangt dabei über ein ferromagnetisches Joch in das Werkstück. Die Hauptfeldrichtung ist die Verbindungslinie der beiden Pole des Joches. Diese können als Einspannvorrichtung ausgebildet sein. So wird das gesamte Werkstück magnetisiert. Es können auch Handmagnete auf das Werkstück aufgesetzt werden, die dann den Bereich zwischen den Polen magnetisieren. Zum Nachweis von Rissen beliebiger Orientierung können zwei oder mehr Magnetisierungsarten in einem kombinierten Verfahren gleichzeitig eingesetzt werden.

Aus der Praxis: Magnetpulverprüfung fluoreszierend

Prüfmittel

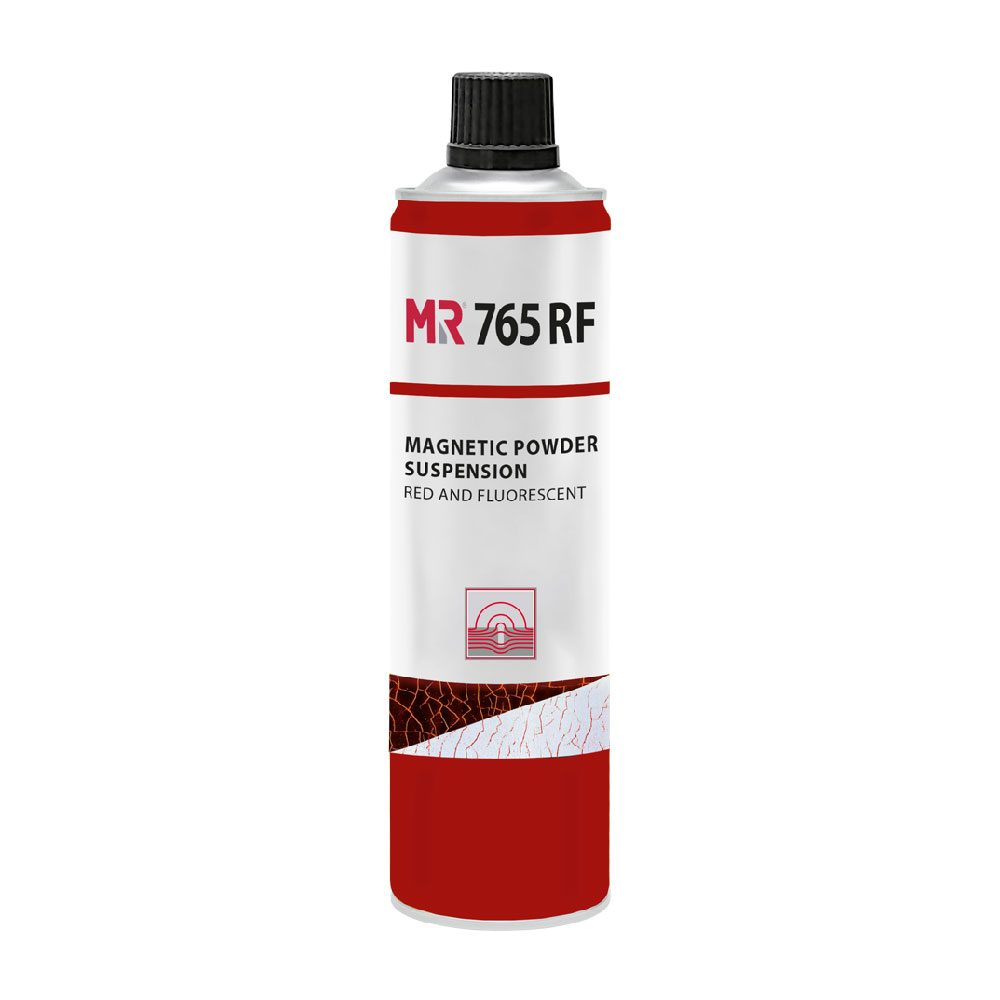

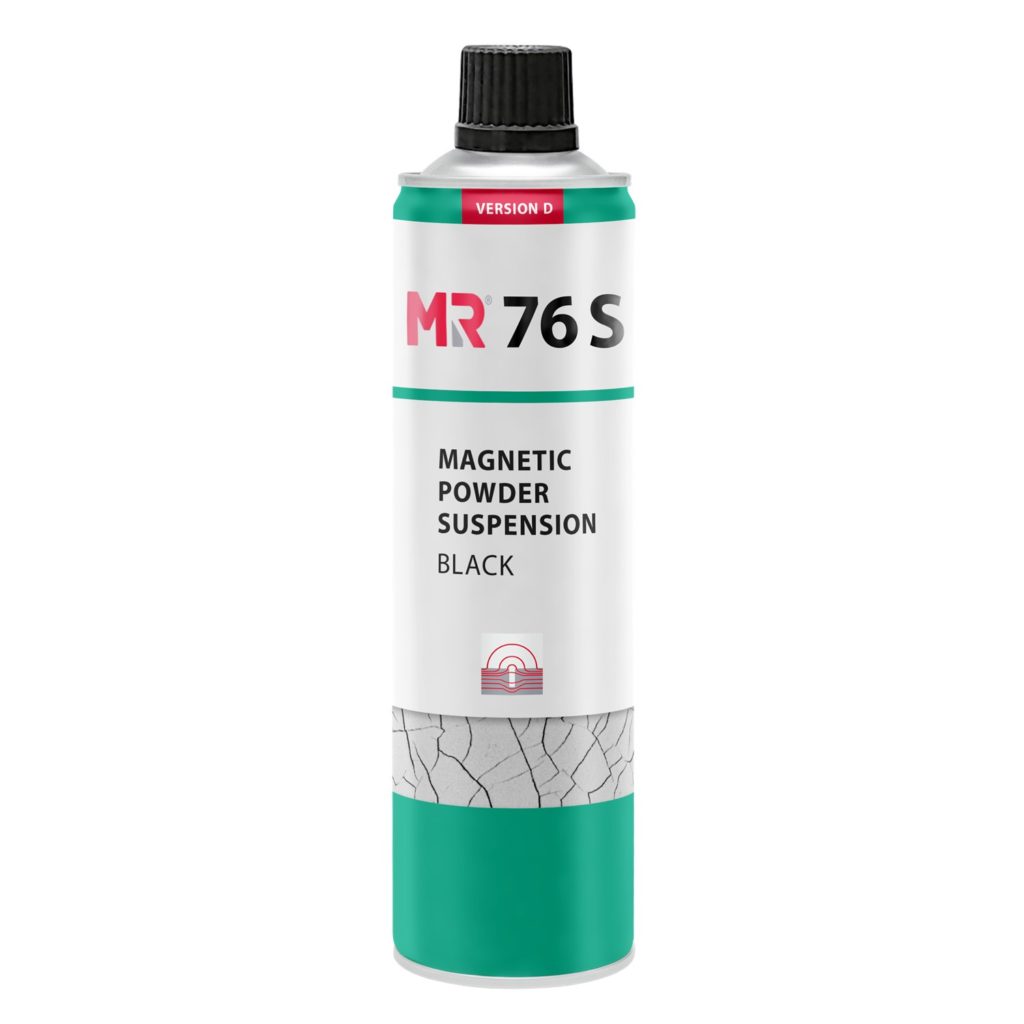

Als Prüfmittel stehen farbige oder fluoreszierende Magnetpulver zur Verfügung. Fluoreszierende Magnetpulver haben die größte Empfindlichkeit. Zu unterscheiden ist außerdem zwischen der Nassprüfung (Trägermedium Wasser oder Öl) und der Trockenprüfung. Die Fehlernachweisfähigkeit ist bei der Nassprüfung am größten.

Trockenprüfung:

Der Prüfbereich wird mit einem Magnetpulver bestäubt oder das Prüfstück wird in einen Behälter getaucht, in dem die Partikel durch Luftwirbelung in der Schwebe gehalten werden (Wirbeltopfverfahren). Empfehlenswert ist die Trockenprüfung dort, wo eine Benetzung der Oberfläche vermieden werden muß, oder bei der Prüfung von heißen Teilen.

Nassprüfung:

Das Magnetpulver, mit dem der Prüfabschnitt bespült wird, ist in einer Trägerflüssigkeit suspendiert. Es können kleinere Korngrößen als bei der Trockenprüfung verwendet und damit feinere Risse nachgewiesen werden.
